ZUBEHÖR FÜR FASSPUMPEN
Fassverschraubung
zum sicheren Befestigen der Laborpumpe im Spundloch eines Fasses, G 2".
Die Fassverschraubungen passen aufgrund ihres 2" Gewindes in 60 und 200 Liter Stahlfässer. Für den Einsatz bei Kunststofffässern oder Kunststoffkanistern können diese mit Gewindeadaptern kombiniert werden.
Die Fassverschraubungen passen aufgrund ihres 2" Gewindes in 60 und 200 Liter Stahlfässer. Für den Einsatz bei Kunststofffässern oder Kunststoffkanistern können diese mit Gewindeadaptern kombiniert werden.
| Polypropylen | Best.-Nr. |
|---|---|
| Ø 41 mm | 9001 |
| Edelstahl | Best.-Nr. |
| Ø 41 mm | 9002 |

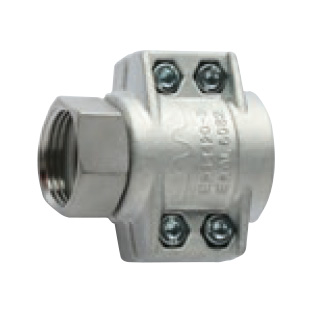

Schlaucheinbindungen
aus Edelstahl mit Klemmenschalen aus Aluminium (Pumpwerksseite IG 1¼", Zapfpistolenseite IG 1").
| Best.-Nr. | |
|---|---|
| 2 St. | 9010 |
Potentialausgleichskabel
| Best.-Nr. | |
|---|---|
| Set 4 Kabel | 9003 |
| 1 Massekabel 0,5 m | 9003/1 |
| 1 Massekabel 1 m | 9003/2 |
| 1 Massekabel 2 m | 9003/3 |
| 1 Massekabel 3 m | 9003/4 |
PVC-Schlauch
glasklar mit Gewebeeinlage für nicht brennbare, neutrale und aggressive Medien.
Betriebsdruck: 10 bar*
Mediumstemperatur: –35°C bis +60°C*.
Betriebsdruck: 10 bar*
Mediumstemperatur: –35°C bis +60°C*.
| NW | Best.-Nr. |
|---|---|
| ¾" | 9050 |
| 1" | 9051 |
| 1¼" | 9052 |
| 1½" | 9053 |

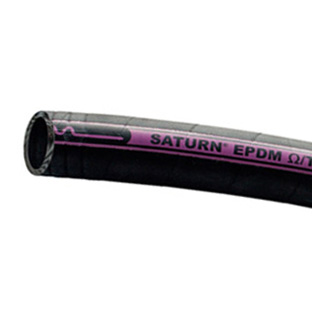

Universal Chemie- und Lösemittelschlauch, leitfähig
Innenwand homogen, glatt, EPDM (Ethylen-Propylen-Kautschuk). Beständig gegen eine Vielzahl von Laugen, Säuren, Acetaten, Aldehyden, Aminen, Estern, Ethern und Ketonen, nicht beständig gegen Kohlenwasserstoffe und ihre Derivate sowie Öle und Benzin.
Betriebsdruck: 16 bar*
Temperaturbereich: –40°C bis +90°C*.
Betriebsdruck: 16 bar*
Temperaturbereich: –40°C bis +90°C*.
| NW | Best.-Nr. |
|---|---|
| ¾" | 9055 |
| 1" | 9056 |
| 1¼" | 9057 |
| 1½" | 9058 |
Vielzweck-Chemieschlauch, leitfähig
Innenwand homogen, glatt, PE-X (vernetztes PE). Beständig gegen fast alle Chemikalien, Öle und Benzin. Nicht beständig gegen Oleum, Brom und Chlorsulfonsäure.
Betriebsdruck: 10 bar*
Temperaturbereich: –25°C bis +90°C.
Betriebsdruck: 10 bar*
Temperaturbereich: –25°C bis +90°C.
| NW | Best.-Nr. |
|---|---|
| ¾" | 9060 |
| 1" | 9061 |
| 1" FDA | 9061b |
| 1¼" | 9062 |
| 1½" | 9063 |
Mineralölschlauch
½" PN10 mit Gewebeeinlage
¾" PN10 mit Gewebeeinlage
1" PN10 mit Gewebeeinlage
1¼" PN16 TW-Zapfschlauch
1½" PN16 TW-Zapfschlauch.
¾" PN10 mit Gewebeeinlage
1" PN10 mit Gewebeeinlage
1¼" PN16 TW-Zapfschlauch
1½" PN16 TW-Zapfschlauch.
| NW | Best.-Nr. |
|---|---|
| ½" | 9065a |
| ¾" | 9065 |
| 1" | 9066 |
| 1¼" | 9067 |
| 1½" | 9068 |
Lebensmittelschlauch aus Butylkautschuk
geeignet für tierische und pflanzliche Fette und Öle, Milchprodukte, Mineralwasser, Fruchtsäfte und Alkohol bis 92 %.
Temperaturbereich: bis 120°C.
Temperaturbereich: bis 120°C.
| NW | Best.-Nr. |
|---|---|
| ¾" | 9069a |
| 1" | 9069 |
| 1¼" | 9069b |
| 1½" | 9069c |
Auslaufbogen
Damit können die Flüssigkeiten direkt in andere Behälter ab- und umgefüllt werden. Die Auslaufbogen sind in PP, Alu und Edelstahl 1.4571 lieferbar und werden mit einer Überwurfmutter direkt am Gewinde des Pumpenauslaufs angeschraubt.
| Material | Best.-Nr. |
|---|---|
| PP | 9072 |
| ALU | 9073 |
| Edelstahl | 9074 |
Edelstahl Schlauchschellen
zur sicheren Befestigung des Schlauches am Schlauchstecker.
| NW | Best.-Nr. |
|---|---|
| ¾", 1" oder 1¼" | 9004 |
Anklemmvorrichtung aus Werkzeugstahl
zum sicheren Befestigen der Fasspumpen in offenen Fässern und Behältern.
| Best.-Nr. | |
|---|---|
| 9005 |
Emissionsschutz-Fassadapter
Für Pumpwerksdurchmesser 41 mm, FKM-Dichtungen, Gewinde 2". Verhindert, dass Gase in die Umwelt gelangen. Ein Vakuum im Fass wird durch ein Ventil ausgeglichen.
| Material | Best.-Nr. |
|---|---|
| Polypropylen | 9024 |
| Messing | 9025 |
| Edelstahl 1.4571 | 9226 |
Schraubkappe für IBC
Schraubkappe für IBC IG 2", optional mit Fassverschraubung PP Ø 41 mm
| Best.-Nr. | |
|---|---|
| IBC DN 225 (schwarz) | 9071 |
| IBC DN 150 (schwarz) | 9071a |
| IBC DN 225 (grün) | 9071b |
| IBC DN 150 (grün) | 9071c |
| Fassverschraubung PP | 9001 |
Wandaufhängevorrichtung für Fasspumpen
zum sicheren Aufbewahren der Fasspumpen, wenn außer Betrieb und zum Schutz vor Beschädigungen.
| Best.-Nr. | |
|---|---|
| 9006 |
Fußsiebe zum Schutz der Pumpen vor gröberen Verunreinigungen.
Polypropylen Schlitzgröße 1,5 x 12 mm,
Rohr-Ø 40, 41 oder 42 mm
Edelstahl Schlitzgröße 1,5 x 20 mm,
Rohr-Ø 41 mm
PVDF Schlitzgröße 1,5 x 12 mm, Rohr-Ø 41 mm
| Material | Best.-Nr. |
|---|---|
| Polypropylen | 9011 |
| Edelstahl 1.4571 | 9012 |
| PVDF | 9230 |
Manuelle Zapfpistole aus Polypropylen
Gehäuse und Innenteile aus Polypropylen, Ventilsitz und O-Ringe aus FKM oder EPDM, Feder in Hastelloy C-4 2.4610.
Durchfluss: 80 l/min*
Viskosität: 800 mPas*
Druck: 3 bar*
Gewicht: 210 g
Durchfluss: 80 l/min*
Viskosität: 800 mPas*
Druck: 3 bar*
Gewicht: 210 g
| NW | Best.-Nr. |
|---|---|
| FKM ½" | 9101 |
| FKM ¾" | 9102 |
| FKM 1" | 9103 |
| FKM IG 1" | 1168 + 9120 |
| EPDM ½" | 9104 |
| EPDM ¾" | 9105 |
| EPDM 1" | 9106 |
| EPDM IG 1" | 1168 + 9121 |
Manuelle Zapfpistole aus PVDF
Gehäuse und Innenteile aus PVDF, Ventilsitz und O-Ringe aus FKM, EPDM oder FFKM, Feder in Hastelloy C-4 2.4610, drehbarer Schlauchanschluss.
Durchfluss: 80 l/min*
Viskosität: 800 mPas*
Druck: 3 bar*
Gewicht: 210 g
Durchfluss: 80 l/min*
Viskosität: 800 mPas*
Druck: 3 bar*
Gewicht: 210 g
| NW | Best.-Nr. |
|---|---|
| FKM ½" | 9107 |
| FKM ¾" | 9108 |
| FKM 1" | 9109 |
| FKM IG 1" | 1169 + 9122 |
| EPDM ½" | 9110 |
| EPDM ¾" | 9111 |
| EPDM 1" | 9112 |
| EPDM IG 1" | 1169 + 9123 |
| FFKM ½" | 9113 |
| FFKM ¾" | 9114 |
| FFKM 1" | 9115 |
| FFKM IG 1" | 1169 + 9116 |
Manuelle Zapfpistole aus Polypropylen mit Auslaufrohr Ø 25 mm
Gehäuse und Innenteile aus weißem Polypropylen, Ventilsitz und O-Ringe aus NBR, Feder in Edelstahl.
Durchfluss: 100 l/min*
Viskosität: 800 mPas*
Druck: 2 bar*
Durchfluss: 100 l/min*
Viskosität: 800 mPas*
Druck: 2 bar*
| NW | Best.-Nr. |
|---|---|
| NBR ¾" | 9117 |
| NBR 1" | 9118 |
Manuelle Zapfpistole aus Polypropylen für AdBlue mit Edelstahl Auslaufrohr
Ø 19 mm
Gehäuse und Innenteile aus weißem Polypropylen, Ventilsitz und O-Ringe aus FKM, Feder in Edelstahl.
Durchfluss: 100 l/min*
Viskosität: 800 mPas*
Druck: 2 ba
Durchfluss: 100 l/min*
Viskosität: 800 mPas*
Druck: 2 ba
| NW | Best.-Nr. |
|---|---|
| FKM ¾" | 9115 |
| FKM 1" | 9115b |
Automatik-Zapfpistole aus Edelstahl für AdBlue mit schmalem Auslaufrohr
Ø 19 mm
Gehäuse und Innenteile aus Edelstahl, Ventilsitz und O-Ringe aus FKM, Feder aus Edelstahl.
Durchfluss: 80 l/min*
Viskosität: dünnflüssig*
Druck: 3,4 bar*
Durchfluss: 80 l/min*
Viskosität: dünnflüssig*
Druck: 3,4 bar*
| NW | Best.-Nr. |
|---|---|
| FKM ¾" | 9124 |
| FKM 1" | 9125 |
Zapfpistole aus Messing vernickelt, PTFE-Dichtungen, Drehkupplung
Zum Um- und Abfüllen von neutralen und aggressiven Medien und Flüssigkeiten auch im Bereich der pharmazeutischen und der Lebensmittelindustrie. Gehäuse und Innenteile aus vernickeltem Messing, Dichtungen aus PTFE.
Durchfluss: 80 l/min*
Viskosität: 750 mPas*
Druck: 4 bar*
Mediumstemperatur: max. 80°C*
Gewicht: 1 kg
Verschiedene Anschlussmöglichkeiten (Schlauchanschluss, Gewinde)
Durchfluss: 80 l/min*
Viskosität: 750 mPas*
Druck: 4 bar*
Mediumstemperatur: max. 80°C*
Gewicht: 1 kg
Verschiedene Anschlussmöglichkeiten (Schlauchanschluss, Gewinde)
| NW | Best.-Nr. |
|---|---|
| ¾" | 9041 |
| 1" | 9042 |
| 1¼" | 9043 |
| AG ¾" | 9044 |
| AG 1" | 9045 |
| AG 1¼" | 9046 |
Zapfpistole aus Edelstahl
für den Einsatz in der pharmazeutischen und der Lebensmittelindustrie. Gehäuse und Innenteile aus Edelstahl, Dichtungen aus PTFE.
Durchfluss: 80 l/min*
Viskosität: 750 mPas*
Druck: 4 bar*
Mediumstemperatur: max. 80°C*
Gewicht: 1 kg*
Durchfluss: 80 l/min*
Viskosität: 750 mPas*
Druck: 4 bar*
Mediumstemperatur: max. 80°C*
Gewicht: 1 kg*
| NW | Best.-Nr. |
|---|---|
| 1" | 9013 |
| AG 1" | 9013a |
| Prüfmedium: Wasser 20°C, 2 m horizontales Druckrohr 1", Ovalradzähler 1", Messwerte +/-5%. | |
Zapfpistole aus Aluminium
für Diesel, Heizöl und Öle mit Innengewinde 1".
Durchfluss: 60 l/min*
| NW | Best.-Nr. |
|---|---|
| Zapfpistole mit IG 1" | 9032 |
| Schlauchanschluss ALU ¾" | 9032a |
| Schlauchanschluss ALU 1" | 9032b |
| Prüfmedium: Wasser 20°C, 2 m horizontales Druckrohr 1", Ovalradzähler 1", Messwerte +/-5%. | |
Klemmflansch aus Polypropylen
für IBC-Container (zum Fixieren der Pumpe mit Ø 40/41 mm), Ø 137 mm, 4-Loch, LK-Ø 115 mm.
| Best.-Nr. | |
|---|---|
| 9070 |
EX-Stecker, EX-Steckdose
Ex de IIC T6, Schutzart IP 65, 16 Ampere
| CEE-Rundstecker | Best.-Nr. |
|---|---|
| 3-polig | 5055 |
| 5-polig | 5056 |
| CEE-Steckdose | Best.-Nr. |
| 5-polig | 5057 |
| 5-polig | 5058 |
Elektronischer Zähler aus Edelstahl
beidseitig mit NW 25 1" IG, ATEX.
Elektronischer Flügelrad-Durchflusszähler, rückstellbare Teilmengenanzeige, Durchfluss in l/min, nicht rückstellbare Gesamtmengenanzeige.
Messbereich: 19 l/min bis 190 l/min*
Lebensdauer Batterie: ca. 2.000 h
Genauigkeit: ±1%
Werkstoffe: Edelstahlgehäuse, flüssigkeitsberührte Teile aus Edelstahl, PVDF, Ferrit, Wolfram-Karbid, Keramik und Gummi.
Elektronischer Flügelrad-Durchflusszähler, rückstellbare Teilmengenanzeige, Durchfluss in l/min, nicht rückstellbare Gesamtmengenanzeige.
Messbereich: 19 l/min bis 190 l/min*
Lebensdauer Batterie: ca. 2.000 h
Genauigkeit: ±1%
Werkstoffe: Edelstahlgehäuse, flüssigkeitsberührte Teile aus Edelstahl, PVDF, Ferrit, Wolfram-Karbid, Keramik und Gummi.
| Best.-Nr. | |
|---|---|
| Elektronischer Zähler | 9008 |
Mechanische Durchflusszähler K33/K44
aus Alu/Kunststoff, ca. 20–120 l/min*, 10 bar*, Anschluss beidseitig 1" IG, für Viskositäten von 30–2000 mPas*, speziell geeignet für Schmierstoffe, Heizöl/Diesel, Frostschutz (unverdünnt) sowie Pflanzenöle.
| Best.-Nr. | |
|---|---|
| Display 3-stellig | 9035 |
| Display 5-stellig | 9036 |
Elektronische Durchflusszähler
ungeeichter Ovalradzähler aus Alu.
| Version | Best.-Nr. |
|---|---|
| Öl, ¾” IG 6-60 l/min, 70 bar | 9037 |
| Diesel, 1″ IG 10-100 l/min, 30 bar | 9038 |
| Öl + Diesel, 1½” IG 50-150 l/min, 20 bar | 9039 |
Reduktionsstücke aus Edelstahl.
| Anschluss | Best.-Nr. |
|---|---|
| 1" auf ¾" IG | 9037 |
| 1¼" auf 1" IG | 9038 |
| 1½" auf 1" IG | 9039 |
Doppelnippel aus Edelstahl.
| Anschluss | Best.-Nr. |
|---|---|
| ¾" auf ¾" IG | 9204 |
| 1" auf 1" IG | 9205 |
| 1" auf ¾" IG | 9206 |
| 1¼" auf 1" IG | 9207 |
| 1½" auf 1" IG | 9208 |
| IG: Innengewinde AG: Außengewinde |
|
Elektronischer Flüssigkeitsmengenzähler
FM 120, Gehäuse aus PP oder PVDF, Außengewinde G 1", FKM-Dichtungen
Messprinzip: Turbinenradzähler
Viskosität: 20 mPas*
Durchflussmenge: 20–120 l/min*
Versionen: FM 120 Standardversion
FM 120 M01, wie Standardversion jedoch mit Mengenvoreinstellung und ein Schaltausgang open drain, inkl. 1 m Kabel mit dreipoligem Diodenstecker zur Steuerung einer Pumpe oder zum Öffnen und Schließen eines Magnetventils. Dieser Zähler kann entweder mit einem speziellen Fasspumpenmotor oder dem Fernschalter (siehe unten 9028) kombiniert werden.
FM 120 I, wie Standardversion jedoch mit Impulsausgang, inkl. 1 m dreiadriges Kabel ohne Stecker. Quadratursignal, open drain.
Viskosität: 20 mPas*
Durchflussmenge: 20–120 l/min*
Versionen: FM 120 Standardversion
FM 120 M01, wie Standardversion jedoch mit Mengenvoreinstellung und ein Schaltausgang open drain, inkl. 1 m Kabel mit dreipoligem Diodenstecker zur Steuerung einer Pumpe oder zum Öffnen und Schließen eines Magnetventils. Dieser Zähler kann entweder mit einem speziellen Fasspumpenmotor oder dem Fernschalter (siehe unten 9028) kombiniert werden.
FM 120 I, wie Standardversion jedoch mit Impulsausgang, inkl. 1 m dreiadriges Kabel ohne Stecker. Quadratursignal, open drain.
| Version | Best.-Nr. |
|---|---|
| FM120 PP | 9020 |
| FM120 PP M01 | 9020a |
| FM120 PP I | 9020b |
| FM120 PVDF | 9021 |
| FM120 PVDF M01 | 9021a |
| FM120 PVDF I | 9021b |
Elektronischer Bausatz für Mengenvoreinstellung zum Einbau in den Motorhandgriff oder in ein Steckergehäuse (ohne Montage).
| Best.-Nr. | |
|---|---|
| Elektron. Bausatz | 9027 |
Fernschalter im Steckergehäuse
zur Steuerung einer Pumpe oder eines Magnetventils, mit integrierter Elektronik.
| Best.-Nr. | |
|---|---|
| Fernschalter | 9028 |
Anschlussstücke aus Polypropylen für Zähler FM 120 PP.
| Version | Best.-Nr. |
|---|---|
| Zähler – Pumpwerk (IG 1" auf IG 1¼") |
1111 |
| + 1 Dichtung aus PTFE Ø 30 mm |
2194 |
| + 1 Dichtung aus PTFE Ø 40 mm |
2195 |
| Zähler – Zapfpistole PP (IG1" auf IG 1") |
1109 |
| + 2 Dichtungen aus PTFE Ø 30 mm |
2194 |
| Schlauchstecker (IG 1" auf Schlauchanschl. 1") |
1107 |
| + 1 Dichtung aus PTFE Ø 30 mm |
2194 |
