Magnetkreiselpumpen JP-860

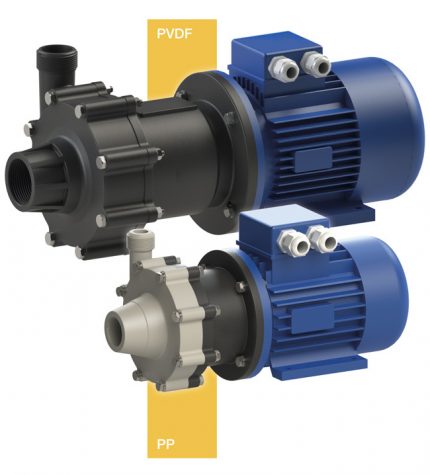

Material Polyvinylidenfluorid

Material Polypropylen

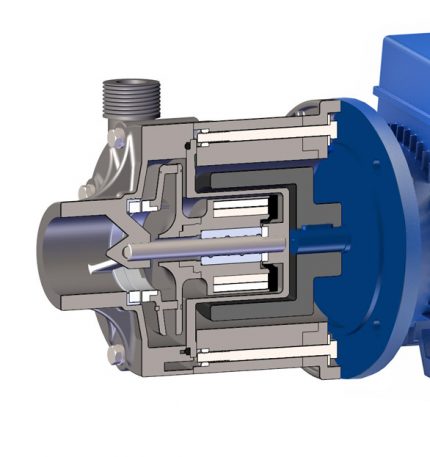

System Magnetkeiselpumpe Aufbau

Hochwertige Materialien, eine präzise gefertigte Magnetkreiselpumpe sorgen für eine zuverlässige und lange Betriebsdauer.

System Magnetkeiselpumpe Aufbau

Die Pumpengehäuse sind
einteilige Spritzguss-
Konstruktionen aus GFK-PP
und CFR-PVDF.

RWP QUICK CHANGE CARTRIDGE KIT

RWP QUICK CHANGE CARTRIDGE KIT
zur Gewährleistung einer einfachen
und schnellen Wartung, Materialien
PP und PVDF.

Das Dichtungssystem mit
O-Ringen verhindert das
Auslaufen. Verschiedene
Materialien sind verfügbar:
EPDM, VITON®

Schale - GFR-PP- oder CFR-PVDF-Materialien

Die hintere Schale besteht aus
thermoplastischen Materialien,
einem Ellipsoidprofil, GFR-PP-
oder CFR-PVDF-Materialien und
ist magnetisch verlustfrei.

Lagerwerkstoffe

Für die Montage der Lageranordnung
(produktgeschmiert) vor Ort sind
keine Spezialwerkzeuge erforderlich.
Die Wellen- bzw. Lagerwerkstoffe
sind in zwei verschiedenen
Konfigurationen erhältlich, um für
jede Anwendung die beste Lösung
zu bieten: PTFEC, ALLUMINA 99,7%
(Standard), KOHLENSTOFF,
ALLUMINA 99,7%
.

Synchron-Magnetkupplung

Synchron-Magnetkupplung hoher
Leistung, entwickelt von unserer
Technik mit mechanisch verriegelten
Magnetelementen. Seltene Erden
garantieren den magnetischen
Ausgleich, um den Verschleiß
der Axiallager und deren
Wärmeentwicklung zu vermeiden.

Installation - Positive Ansaugung

Die Kreiselpumpen sollten nur mit horizontal positionierter Welle in einer positiven Ansauganordnung installiert werden. Zur Vermeidung von Trockenlauf, Wirbelbildung und möglicher Luftansaugung sind geeignete Vorrichtungen anzubringen. Trockenlauf oder Luftblasen können zu Schäden an der Gleitringdichtung führen.

Kreiselpumpe - Installation - Positive Ansaugung

MAGNETKREISELPUMPEN JP-860

Geeignet für verschiedenste Medien.

Die Trennung Flüssigkeitskammer/Atmosphäre durch eine Isolierschale ist die beste Lösung zum Pumpen von aggressiven Chemikalien, hochreinen Flüssigkeiten und schwer abzudichtenden Flüssigkeiten.

Hermetisch dichtungslose spritzgegossene, thermoplastische Pumpen sind die beste Lösung für einfache Anwendungen.

Die Kreiselpumpen mit Magnetkupplung bestehen aus Polypropylen und PVDF und eignen sich für stark korrosive Medien.

Dank des innovativen Magnetantriebssystems der Serie
JP-860 reduziert sich das Risiko von Leckagen und Emissionen sowie die Wartungskosten.

Die Übertragung der Bewegung erfolgt über Magnetgelenke ohne mechanische Dichtung. Diese Konstruktion garantiert maximale Sicherheit und Effizienz.

Die besonderen Vorteile

Gehäuse und Laufrad aus PP und PVDF.

O-Ring aus EPDM und VITON.

ALLUMINA + PTFEC 99,7% (standard).

Max. Durchfluss – Rate: 40 m3/h.

Max. Förderhöhe 25 m.

Temperatur: von -5 °C bis + 90 °C.

Maximale Viskosität: 200 mPas.

Elektromotoren von 0,12 Kw bis 3,0 Kw.

Spezifisches Dichte bis zu 2,0.

Einfaches System

Wenige Bauteile (extrem wartungsfreundlich),
konkurrenzfähige Preise, garantierte Chemikalien-
Kompatibilität.
