MAGNETKREISELPUMPE JP-860
Die Trennung der Medium durch eine Isolierschale ist die beste Lösung zum Pumpen von aggressiven Chemikalien, hochreinen Flüssigkeiten und schwer abzudichtenden Flüssigkeiten.
Hermetisch dichtungslose spritzgegossene, thermoplastische Pumpen für die unterschiedlichsten Anwendungen.
Gehäuse aus Polypropylen oder PVDF geeignet für unterschiedlichste Medien.
Andere Materialien und Leistungen auf Anfrage.

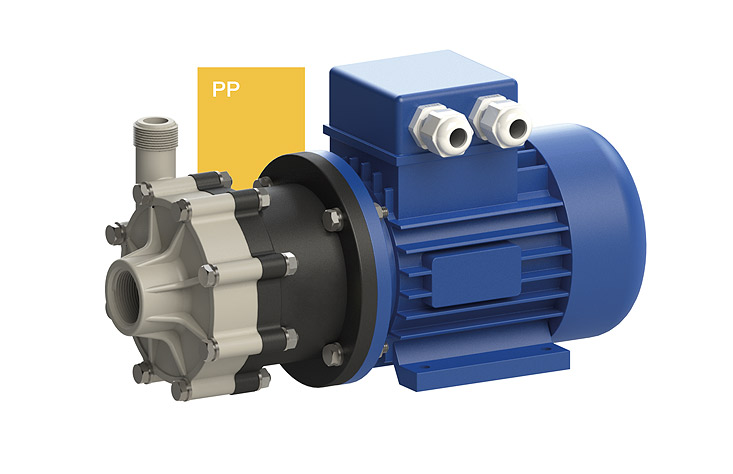

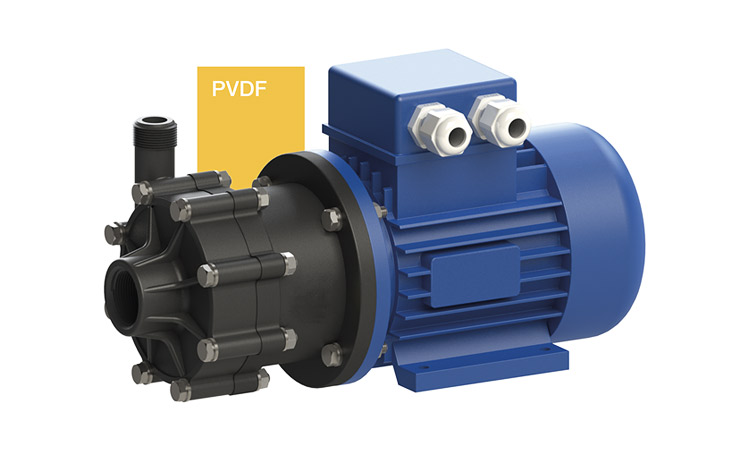

Magnetkreiselpumpe JP-860.40
| Saugs. Anschluss | 1″ F |
| Drucks. Anschluss | 1/2″ M |
| Max. Förderleistung | 3,5 m³/h |
| Max. Förderhöhe | 7,5 m |
| Max. Viskosität | 100 mPas |
| Max. Temperatur | bei PP -5 °C +65 °C |
| Max. Temperatur | bei PVDF -10 °C +90 °C |
| Laufrad | Halboffen |
| Abmessungen in mm | 114 x 136 ohne Motor |
| Laufrad | 0,12 kW | |
| ø 78 mm | bis zu 1,1 | |
| ø 68 mm | bis zu 1,3 | |
| ø 58 mm | bis zu 1,5 |
| Baugrösse | kW | UpM |
| IEC 56 | 0,12 | 2 polig – 2900 |
| Gehäuse | O-Ring | Buchse + Welle | Laufrad |
| P=PP K=PVDF | D=EPDM V=VITON | TA=PTFEC+ ALLUMINA 99,7 % | 78=ø 78 mm STD 68=ø 68 mm 68=ø 68 mm |
| Anschlüsse | Motor | Motor Power | |
| 1=BSP STD 2=FLANSCH | IE = 3PH STD X = ATEX 1P = 1PH STD – = NO MOTOR | 0,12 = 0,12 kW STD |
Die Kurven und Leistungswerte beziehen sich auf Pumpen mit freiem Auslauf für Wasser bei 20 °C und zweipoligem Motor 50 Hz. Die Daten können je nach den Materialien und hydraulischen Bedingungen variieren.
Magnetkreiselpumpe JP-860.60
| Saugs. Anschluss | G 1″ F |
| Drucks. Anschluss | G 3/4″ M |
| Max. Förderleistung | 7 m³/h |
| Max. Förderhöhe | 8,5 m |
| Max. Viskosität | 150 mPas |
| Max. Temperatur | bei PP -5 °C +65 °C |
| Max. Temperatur | bei PVDF -10 °C +90 °C |
| Laufrad | Geschlossen |
| Abmessungen in mm | 143 x 154 ohne Motor |
| Laufrad | 0,25 kW | 0,37 kW |
| ø 81 mm | Bis zu 1,1 | Bis zu 1,5 |
| ø 70 mm | Bis zu 1,3 | Bis zu 1,8 |
| ø 65 mm | Bis zu 1,5 | Bis zu 2,0 |
| Baugrösse | kW | UpM |
| IEC 63 | 0,25 | 2 polig – 2900 |
| IEC 63 | 0,37 | 2 polig – 2900 |
| Gehäuse | O-Ring | Buchse + Welle | Laufrad |
| P=PP K=PVDF | D=EPDM V=VITON | TA=PTFEC+ ALLUMINA 99,7 % | 81=ø 81 mm STD 70=ø 70 mm 65=ø 65 mm |
| Anschlüsse | Motor | Motor Power | |
| 1=BSP STD 2=FLANSCH | IE = 3PH STD X = ATEX 1P = 1PH STD – = NO MOTOR | 0,25 = 0,25 kW STD 0,37 = 0,37 kW STD |
Die Kurven und Leistungswerte beziehen sich auf Pumpen mit freiem Auslauf für Wasser bei 20 °C und zweipoligem Motor 50 Hz. Die Daten können je nach den Materialien und hydraulischen Bedingungen variieren.
Magnetkreiselpumpe JP-860.100
| Saugs. Anschluss | G 1 1/2″ F |
| Drucks. Anschluss | G 1″ M |
| Max. Förderleistung | 13 m³/h |
| Max. Förderhöhe | 14 m |
| Max. Viskosität | 200 mPas |
| Max. Temperatur | bei PP -5 °C +65 °C |
| Max. Temperatur | bei PVDF -10 °C +90 °C |
| Laufrad | Geschlossen |
| Abmessungen in mm | 180 x 171 ohne Motor |
| Laufrad | 0,55 kW | 0,75 kW |
| ø 98 mm | Bis zu 1,1 | Bis zu 1,3 |
| ø 85 mm | Bis zu 1,5 | Bis zu 1,8 |
| ø 70 mm | Bis zu 1,8 | Bis zu 2,0 |
| Baugrösse | kW | UpM |
| IEC 71 | 0,55 | 2 polig – 2900 |
| IEC 71 | 0,75 | 2 polig – 2900 |
| Gehäuse | O-Ring | Buchse + Welle | Laufrad |
| P=PP K=PVDF | D=EPDM V=VITON | TA=PTFEC+ ALLUMINA 99,7 % | 98=ø 98 mm STD 85=ø 85 mm 70=ø 70 mm |
| Anschlüsse | Motor | Motor Power | |
| 1=BSP STD 2=FLANSCH | IE = 3PH STD X = ATEX 1P = 1PH STD – = NO MOTOR | 0,55 = 0,55 kW STD 0,75 = 0,75 kW STD |
Die Kurven und Leistungswerte beziehen sich auf Pumpen mit freiem Auslauf für Wasser bei 20 °C und zweipoligem Motor 50 Hz. Die Daten können je nach den Materialien und hydraulischen Bedingungen variieren.
Magnetkreiselpumpe JP-860.150
| Saugs. Anschluss | G 2″ F |
| Drucks. Anschluss | G 1 1/4″ M |
| Max. Förderleistung | 23,5 m³/h |
| Max. Förderhöhe | 20 m |
| Max. Viskosität | 200 mPas |
| Max. Temperatur | bei PP -5 °C +65 °C |
| Max. Temperatur | bei PVDF -10 °C +90 °C |
| Laufrad | Geschlossen |
| Abmessungen in mm | 231 x 205 ohne Motor |
| Laufrad | 1,1 kW | 1,5 kW |
| ø 123 mm | Bis zu 1,0 | Bis zu 1,1 |
| ø 108 mm | Bis zu 1,2 | Bis zu 1,5 |
| ø 90 mm | Bis zu 1,5 | Bis zu 1,8 |
| Baugrösse | kW | UpM |
| IEC 80 | 1,1 | 2 polig – 2900 |
| IEC 80 | 1,5 | 2 polig – 2900 |
| Gehäuse | O-Ring | Buchse + Welle | Laufrad |
| P=PP K=PVDF | D=EPDM V=VITON | TA=PTFEC+ ALLUMINA 99,7 % | 123=ø 123 mm STD 108=ø 108 mm 90=ø 90 mm |
| Anschlüsse | Motor | Motor Power | |
| 1=BSP STD 2=FLANSCH | IE = 3PH STD X = ATEX – = NO MOTOR | 0,55 = 0,55 kW STD 0,75 = 0,75 kW STD |
Die Kurven und Leistungswerte beziehen sich auf Pumpen mit freiem Auslauf für Wasser bei 20 °C und zweipoligem Motor 50 Hz. Die Daten können je nach den Materialien und hydraulischen Bedingungen variieren.
Magnetkreiselpumpe JP-860.300
| Saugs. Anschluss | G 2″ F |
| Drucks. Anschluss | G 1 1/2″ M |
| Max. Förderleistung | 35 m³/h |
| Max. Förderhöhe | 24 m |
| Max. Viskosität | 200 mPas |
| Max. Temperatur | bei PP -5 °C +65 °C |
| Max. Temperatur | bei PVDF -10 °C +90 °C |
| Laufrad | Geschlossen |
| Abmessungen in mm | 278 x 230 ohne Motor |
| Laufrad | 2,2 kW | 3,0 kW |
| ø 134 mm | Bis zu 1,1 | Bis zu 1,3 |
| ø 122 mm | Bis zu 1,3 | Bis zu 1,5 |
| ø 110 mm | Bis zu 1,8 | Bis zu 2,0 |
| Baugrösse | kW | Bauform |
| IEC 90 | 2,2 | 2 polig – 2900 |
| IEC 90 | 3,0 | 2 polig – 2900 |
| Gehäuse | O-Ring | Buchse + Welle | Laufrad |
| P=PP K=PVDF | D=EPDM V=VITON | TA=PTFEC+ ALLUMINA 99,7 % | 134=ø 134 mm STD 122=ø 122 mm 110=ø 110 mm |
| Anschlüsse | Motor | Motor Power | |
| 1=BSP STD 2=FLANSCH | IE = 3PH STD X = ATEX – = NO MOTOR | 2,2 = 2,2 kW STD 3,0 = 3,0 kW STD |
