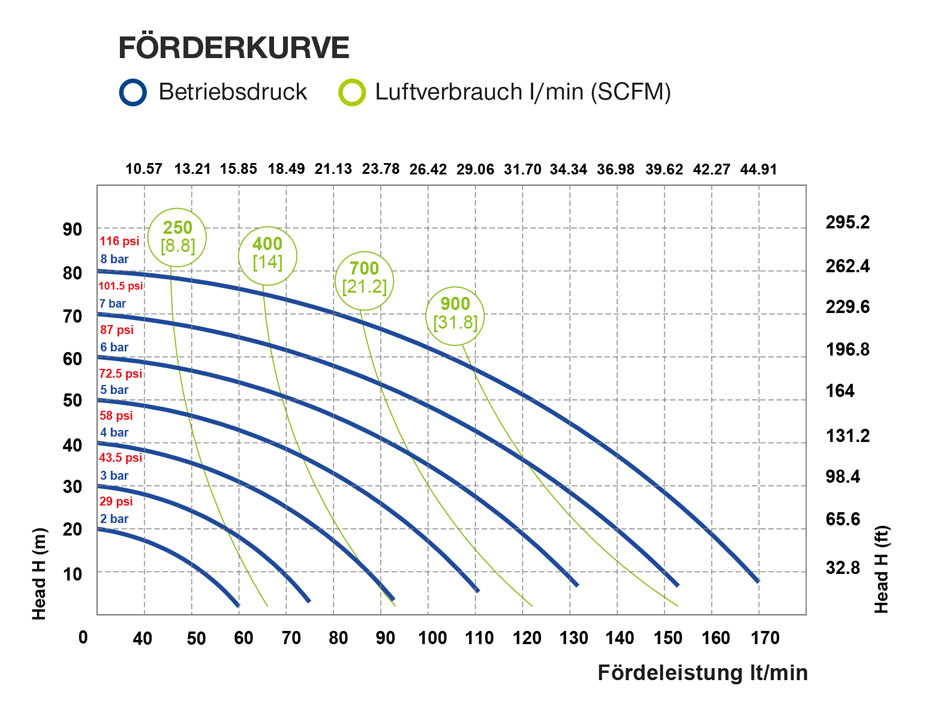

Betriebsdruck in bar – Luftverbrauch in l/min
Die Kurven und Leistungen beziehen sich auf Pumpen mit getauchter Saugleitung und widerstandsfreiem Druckseitenausgang mit Wasser bei 20°C und variieren je nach Werkstoffauswahl.
DRUCKLUFT-MEMBRANPUMPEN
JP-810.170
1", 170 l/min
Standard: JP-810.20 – JP-810.120
II 3/3 G Ex h IIC T4 Gc (Ex-Zone 2)
II 3 D Ex h IIIB T 135°C Dc X (Ex-Zone 2)
Conductive: JP-810.20 – JP-810.120
II 2/2 G Ex h IIC T4 Gc (Ex-Zone 1)
II 2 D Ex h IIIB T 135°C Dc X (Ex-Zone 1)
Standard: JP-810.170 – JP-810.1050
II 3/3 G Ex h IIB T4 Gc (Ex-Zone 2)
II 3 D Ex h IIIB T 135°C Dc X (Ex-Zone 2)
Conductive: JP-810.170 – JP-810.1050
II 2/2 G Ex h IIB T4 Gc (Ex-Zone 1)
II 2 D Ex h IIIB T 135°C Dc X (Ex-Zone 1)
Daten Membranpumpe JP-810.170
JP-810.170
JP-810.170 | Abmessungen
JP-810.170
| Technische Daten: | |
| Druck-/Sauganschluss | 1" BSPP-DN25 |
| Luftanschluss | 1/2" BSPP |
| Max. Förderleistung* | 170 l/min |
| Max. Betriebsdruck | 8 bar |
| Max. Förderhöhe* | 80 m |
| Max. Saughöhe (trocken)* | 5 m |
| Max. Saughöhe (nass)* | 9,8 m |
| Max. Feststoffe | 7,5 mm |
| Geräuschpegel | 75 dB |
| Max. Viskosität | 35.000 mPas |

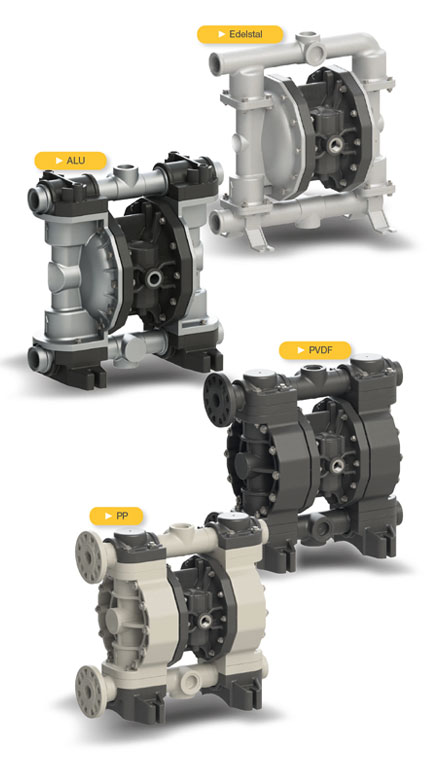

| Werkstoff | PP/PVDF+CF/Alu (JP-160)/Edelstahl |
| Hubvolumen | 200 cm³ |
| *Abhängig von den Werkstoffen Alle Gewinde sind Innengewinde Alle genannten Werte sind unverbindliche Richtwerte |
|
JP-810.170 | Abmessungen
| Abmessungen: | ||||
| PP | PVDF | ALU (JP-160) | Edelstahl | SS | |
| A (mm) | 430 | 430 | 370 | 357 |
| B (mm) | 222 | 222 | 222 | 222 |
| C (mm) | 414 | 414 | 364 | 371 |
| Gewicht kg | 14,2 | 16,2 | 13,2 | 17,2 |
| MAX Temperatur | 65 °C | 95 °C | 95 °C | 95 °C |
| MIN Temperatur | -4 °C | -20 °C | -20 °C | -20 °C |
