Tauchkreiselpumpen Prinzip
- Tauchkreiselpumpen JP-830
TAUCHKREISELPUMPE JP-830
Tauchkreiselpumpen mit unterschiedlichen Tauchlängen sind verwendbar für hohe Kapazitäten und längere Einsatzdauer.

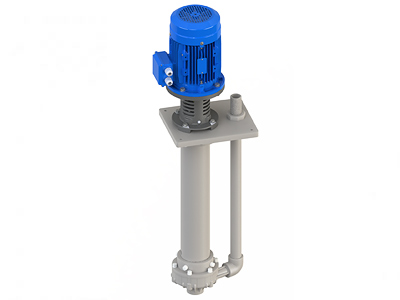

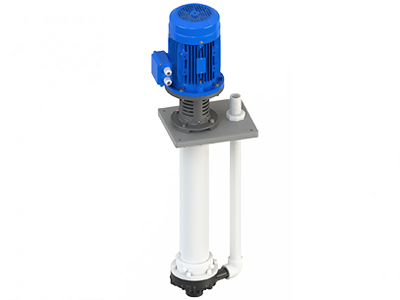

Tauchrohr aus Polypropylen oder PVDF geeignet für unterschiedlichste Medien.
Tauchrohrlängen 250 bis 1400 mm.
Andere Materialien und Leistungen auf Anfrage.
Tauchkreiselpumpe JP-830.80
Max. Förderleistung | 6 m³/h |
Max. Förderhöhe | 8 m |
Max. Viskosität | 100 mPas |
Saugs. Anschluss | G 1 1/2″ F |
Drucks. Anschluss | G 1″ M |
Max. Temperatur | bei PP -5 °C +65 °C |
Max. Temperatur | bei PVDF -20 °C +90 °C |
Laufrad | Halboffen |
Abmessungen in mm | 340 x 260 + Motor + Pumpwerk |
L= 0,37 kW | M= 0,55 kW | H= 0,75 kW |
Bis zu 1,2 | Bis zu 1,5 | Bis zu 1,9 |
Baugrösse | kW | Bauform |
IEC 71 | 0,37 | B5 |
IEC 71 | 0,55 | B5 |
IEC 71 | 0,75 | B5 |
Gehäuse | O-Ring | Länge mm | Anschlüsse | Pumpenversionen | Motor Version |
P=PP K=PVDF | D=EPDM V=VITON | 250 500 800 1000 | 1=BSP STD 2=FLANSCH | L=GERINGE DICHTE M=MITTLERE DICHTE H=HOHE DICHTE | IE=IEC FLANSCH |

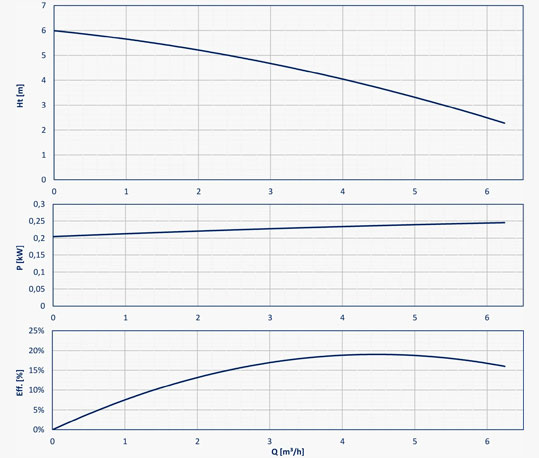

Die Kurven und Leistungswerte beziehen sich auf Pumpen mit freiem Auslauf für Wasser bei 20 °C und zweipoligem Motor 50 Hz. Die Daten können je nach den Materialien und hydraulischen Bedingungen variieren.
Tauchkreiselpumpe JP-830.90
Max. Förderleistung | 10 m³/h |
Max. Förderhöhe | 10 m |
Max. Viskosität | 150 mPas |
Saugs. Anschluss | G 1 1/2″ F |
Drucks. Anschluss | G 1″ M |
Max. Temperatur | bei PP -5 °C +65 °C |
Max. Temperatur | bei PVDF -20 °C +90 °C |
Laufrad | Halboffen |
Abmessungen in mm | 340 x 260 + Motor + Pumpwerk |
L= 0,55 kW | M= 0,75 kW | H= 1,1 kW |
Bis zu 1,2 | Bis zu 1,5 | Bis zu 1,9 |
Baugrösse | kW | Bauform |
IEC 71 | 0,55 | B5 |
IEC 71 | 0,75 | B5 |
IEC 80 | 1,1 | B5 |
Gehäuse | O-Ring | Länge mm | Anschlüsse | Pumpenversionen | Motor Version |
P=PP K=PVDF | D=EPDM V=VITON | 250 500 800 1000 | 1=BSP STD 2=FLANSCH | L=GERINGE DICHTE M=MITTLERE DICHTE H=HOHE DICHTE | IE=IEC FLANSCH |
Die Kurven und Leistungswerte beziehen sich auf Pumpen mit freiem Auslauf für Wasser bei 20 °C und zweipoligem Motor 50 Hz. Die Daten können je nach den Materialien und hydraulischen Bedingungen variieren.
Tauchkreiselpumpe JP-830.95
Max. Förderleistung | 14 m³/h |
Max. Förderhöhe | 12 m |
Max. Viskosität | 200 mPas |
Saugs. Anschluss | G 1 1/2″ F |
Drucks. Anschluss | G 1″ M |
Max. Temperatur | bei PP -5 °C +65 °C |
Max. Temperatur | bei PVDF -20 °C +90 °C |
Laufrad | Halboffen |
Abmessungen in mm | 340 x 260 + Motor + Pumpwerk |
L= 0,75 kW | M= 1,1 kW | H= 1,5 kW |
Bis zu 1,2 | Bis zu 1,5 | Bis zu 1,9 |
Baugrösse | kW | Bauform |
IEC 80 | 0,75 | B5 |
IEC 80 | 1,1 | B5 |
IEC 80 | 1,5 | B5 |
Gehäuse | O-Ring | Länge mm | Anschlüsse | Pumpenversionen | Motor Version |
P=PP K=PVDF | D=EPDM V=VITON | 250 500 800 1000 | 1=BSP STD 2=FLANSCH | L=GERINGE DICHTE M=MITTLERE DICHTE H=HOHE DICHTE | IE=IEC FLANSCH |
Die Kurven und Leistungswerte beziehen sich auf Pumpen mit freiem Auslauf für Wasser bei 20 °C und zweipoligem Motor 50 Hz. Die Daten können je nach den Materialien und hydraulischen Bedingungen variieren.
Tauchkreiselpumpe JP-830.110
Max. Förderleistung | 20 m³/h |
Max. Förderhöhe | 15 m |
Max. Viskosität | 300 mPas |
Saugs. Anschluss | G 2″ F |
Drucks. Anschluss | G 1 1/2″ M |
Max. Temperatur | bei PP -5 °C +65 °C |
Max. Temperatur | bei PVDF -20 °C +90 °C |
Laufrad | Halboffen |
Abmessungen in mm | 340 x 260 + Motor + Pumpwerk |
L= 1,1 kW | M= 1,5 kW | H= 2,2 kW |
Bis zu 1,2 | Bis zu 1,5 | Bis zu 1,9 |
Baugrösse | kW | Bauform |
IEC 80 | 1,1 | B5 |
IEC 90 | 1,5 | B5 |
IEC 90 | 2,2 | B5 |
Gehäuse | O-Ring | Länge mm | Anschlüsse | Pumpenversionen | Motor Version |
P=PP K=PVDF | D=EPDM V=VITON | 500 800 1000 1250 | 1=BSP STD 2=FLANSCH | L=GERINGE DICHTE M=MITTLERE DICHTE H=HOHE DICHTE | IE=IEC FLANSCH |
Die Kurven und Leistungswerte beziehen sich auf Pumpen mit freiem Auslauf für Wasser bei 20 °C und zweipoligem Motor 50 Hz. Die Daten können je nach den Materialien und hydraulischen Bedingungen variieren.
Tauchkreiselpumpe JP-830.120
Max. Förderleistung | 25 m³/h |
Max. Förderhöhe | 16 m |
Max. Viskosität | 400 mPas |
Saugs. Anschluss | G 2″ F |
Drucks. Anschluss | G 1 1/2″ M |
Max. Temperatur | bei PP -5 °C +65 °C |
Max. Temperatur | bei PVDF -20 °C +90 °C |
Laufrad | Halboffen |
Abmessungen in mm | 360 x 300 + Motor + Pumpwerk |
L= 1,5 kW | M= 2,2 kW | H= 3 kW |
Bis zu 1,2 | Bis zu 1,5 | Bis zu 1,9 |
Baugrösse | kW | Bauform |
IEC 90 | 1,5 | B5 |
IEC 90 | 2,2 | B5 |
IEC 100 | 3 | B5 |
Gehäuse | O-Ring | Länge mm | Anschlüsse | Pumpenversionen | Motor Version |
P=PP K=PVDF | D=EPDM V=VITON | 500 800 1000 1250 | 1=BSP STD 2=FLANSCH | L=GERINGE DICHTE M=MITTLERE DICHTE H=HOHE DICHTE | IE=IEC FLANSCH |
Die Kurven und Leistungswerte beziehen sich auf Pumpen mit freiem Auslauf für Wasser bei 20 °C und zweipoligem Motor 50 Hz. Die Daten können je nach den Materialien und hydraulischen Bedingungen variieren.
Tauchkreiselpumpe JP-830.130
Max. Förderleistung | 30 m³/h |
Max. Förderhöhe | 20 m |
Max. Viskosität | 500 mPas |
Saugs. Anschluss | G 2″ F |
Drucks. Anschluss | G 1 1/2″ M |
Max. Temperatur | bei PP -5 °C +65 °C |
Max. Temperatur | bei PVDF -20 °C +90 °C |
Laufrad | Halboffen |
Abmessungen in mm | 360 x 300 + Motor + Pumpwerk |
L= 2,2 kW | M= 3 kW | H= 4 kW |
Bis zu 1,2 | Bis zu 1,5 | Bis zu 1,9 |
Baugrösse | kW | Bauform |
IEC 90 | 2,2 | B5 |
IEC 100 | 3 | B5 |
IEC 112 | 4 | B5 |
Gehäuse | O-Ring | Länge mm | Anschlüsse | Pumpenversionen | Motor Version |
P=PP K=PVDF | D=EPDM V=VITON | 500 800 1000 1250 | 1=BSP STD 2=FLANSCH | L=GERINGE DICHTE M=MITTLERE DICHTE H=HOHE DICHTE | IE=IEC FLANSCH |
Die Kurven und Leistungswerte beziehen sich auf Pumpen mit freiem Auslauf für Wasser bei 20 °C und zweipoligem Motor 50 Hz. Die Daten können je nach den Materialien und hydraulischen Bedingungen variieren.
Tauchkreiselpumpe JP-830.140
Max. Förderleistung | 38 m³/h |
Max. Förderhöhe | 25 m |
Max. Viskosität | 500 mPas |
Saugs. Anschluss | G 2″ F |
Drucks. Anschluss | G 1 1/2″ M |
Max. Temperatur | bei PP -5 °C +65 °C |
Max. Temperatur | bei PVDF -20 °C +90 °C |
Laufrad | Halboffen |
Abmessungen in mm | 360 x 300 + Motor + Pumpwerk |
L= 3 kW | M= 4 kW | H= 5,5 kW |
Bis zu 1,2 | Bis zu 1,5 | Bis zu 1,9 |
Baugrösse | kW | Bauform |
IEC 100 | 3 | B5 |
IEC 112 | 4 | B5 |
IEC 112 | 5,5 | B5 |
Gehäuse | O-Ring | Länge mm | Anschlüsse | Pumpenversionen | Motor Version |
P=PP K=PVDF | D=EPDM V=VITON | 500 800 1000 1250 | 1=BSP STD 2=FLANSCH | L=GERINGE DICHTE M=MITTLERE DICHTE H=HOHE DICHTE | IE=IEC FLANSCH |
